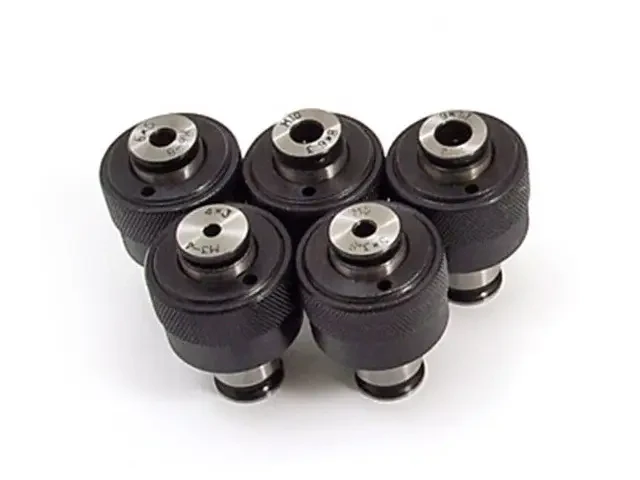

Головка запобіжна М39/М42 за ГОСТом 3266-81

Головка запобіжна М39/М42 за ГОСТом 3266-81

  • В наявності
  • Код: 6251-4002М -15

3 402,49 ₴

+380 (97) 326-72-72
Володимир
  • +380 (98) 676-77-01
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Головка запобіжна М39/М42 за ГОСТом 3266-81
Головка запобіжна М39/М42 за ГОСТом 3266-81В наявності
3 402,49 ₴
+380 (97) 326-72-72
Володимир
  • +380 (98) 676-77-01
Опис
Характеристики
Інформація для замовлення

Головка запобіжна

Патроны резьбонарезные

Пристрій і принцип роботи

1 – корпус; 2 – втулка; 3 — кульки; 4 – пружина; 5 – поводок; 6 — кульки/; 7 — пружини тарілчасті;8 — кільце; 9 — гільза 10 — гайка; 11 — кільце замкове; 12 — заглушка; 13 – шайба
- Позначник встановлюється в квадратний отвір корпусу 1 і втулку 2. - Затискач позначника здійснюється кульками 3 під час переміщення втулки 2 пружиною 4. - Крутний момент до корпусу 1 від нарізного нарізного патрона передається повідцем 5 через кульки 6, підтиснені кільцем 8 і тарілчастими пружинами 7 у лунки корпусу. Регулювання крутного моменту забезпечується зміною величини деформації тарілчастих пружин 7 під час обертання гайки 10.
Головка запобіжна постачається з відрегульованим крутним моментом, що забезпечує нарізування зазначеної на головці різі в сталі 45, 153...203 HB за ГОСТ 1050-88.
Величина крутного моменту для інших сталей визначається експерементально та регулюється обертанням гайки 10, згідно з паспортом виробу.
Порядок настроювання та роботи:
Під час нарізування різі в сталях із механічними властивостями, що відрізняються від сталі 45, необхідно виконати таке:
— розрахунковим або експерементальним методом (за допомогою динамометричного ключа) визначити момент різання Нм у цій сталі необхідним позначником.
— зняти замкове кільце та налаштувати крутний момент обертанням гайки за годинниковою стрілкою для збільшення крутного моменту. Контроль головки на крутний момент здійснюється динамометричним ключем і спеціальною оправою, зафіксованою замість позначника. Після настроювання головки гайку зафіксувати кільцем замковим.
— після настроювання головка готова до експлуатації та правильно відрегульована головка має забезпечити плавне нарізування мітчиком різі, під час упору позначника в дно глуглого отвору поява тріску в головці сигналізує про припинення обертання позначника.
- під час нарізування різі з дрібним кроком величина крутного моменту визначається за формулою:
Патроны резьбонарезные
де, Мт крутний момент за таблицею, Рх-крок нарізаної різі, Р-великий крок різі для цього діаметра.

Головки запобіжні

Патроны резьбонарезные

Застосовуються спільно з патронами різенарізними.
Призначені для кріплення правих позначників
Переваги:
• забезпечення якісного нарізування правих різь.
• наявність вбудованої запобіжної муфти запобігає поломкам позначника в разі занадто великого збільшення крутного моменту: наприклад, позначник досягає дна глуття.
• наявність механізму регулювання крутного моменту,
швидкої зміни та кріплення позначника. ТУ РБ 00223728.011-98

Позначення Хвостовик D d l   d1х D нарізуваних
різь
Крутний
момент
Нм* по
стали 45
153...203 НВ
Метричної,
Мм
Дюймової,
дюйми
Трубна
циліндр.
дюйми
ГОСТ 6357-81
6251-4002М ГОСТ 3266-81 38 19 41 3,15х2,5 M3 -   2,0
6251-4002М -01 4,0х3,15 М4 -   3,0
6251-4002М -02 5,0х4,0 М5 -   4,0
6251-4002М -03 6,3х5,0 М6/М8 1/4   10,0
6251-4002М -04 8,0х6,3 М8/М10 5/16 1/8 20,0
6251-4002М -05 10,0х8,0 М10 3/8 1/4 30,0
6251-4002М -06 9,0х7,1 М12 1/2 - 40,0
6251-4002М -07 58 32 61 11,2х9,0 М14 9/16 - 45,5
6251-4002М -08 12,5х10,0 М16 5/8 - 55
6251-4002М -09 14,0х11,2 М18/М20 3/4 3/8 64;70
6251-4002М -10 16,0х12,5 М22 7/8 1/2 78
6251-4002М -11 18,0х14,0 М24 1 5/8 124
6251-4002М -12 84 50 83 20,0х16,0 М27/М30 1 1/8 - 152;200
6251-4002М -13 22,4х18,0 М33 1 1/4 3/4 260
6251-4002М -14 25,0х20,0 М36 1 3/8 7/8 280
6251-4002М -15 28,0х22,4 М39/М42 1 1/2 1; 1 1/8 320;350
Основні
Країна виробникУкраїна
ПризначенняМашинний
Користувацькі характеристики
Вага2573 г
