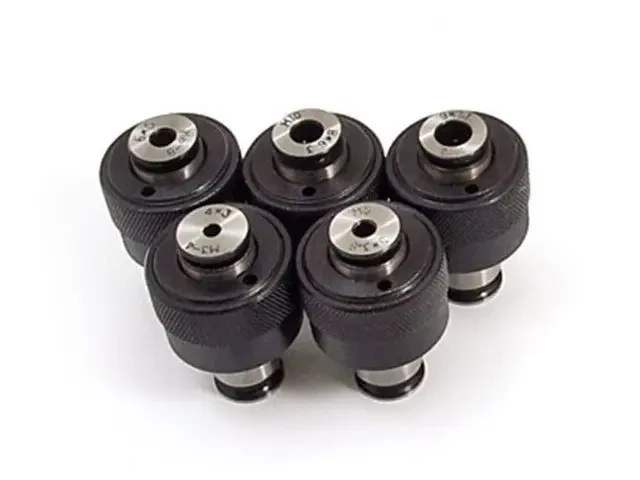

Головка запобіжна М36 за ГОСТом 3266-81

Головка запобіжна

Пристрій і принцип роботи

1 – корпус; 2 – втулка; 3 — кульки; 4 – пружина; 5 – поводок; 6 — кульки/; 7 — пружини тарілчасті;8 — кільце; 9 — гільза 10 — гайка; 11 — кільце замкове; 12 — заглушка; 13 – шайба
- Позначник встановлюється в квадратний отвір корпусу 1 і втулку 2. - Затискач позначника здійснюється кульками 3 під час переміщення втулки 2 пружиною 4. - Крутний момент до корпусу 1 від нарізного нарізного патрона передається повідцем 5 через кульки 6, підтиснені кільцем 8 і тарілчастими пружинами 7 у лунки корпусу. Регулювання крутного моменту забезпечується зміною величини деформації тарілчастих пружин 7 під час обертання гайки 10.
Головка запобіжна постачається з відрегульованим крутним моментом, що забезпечує нарізування зазначеної на головці різі в сталі 45, 153...203 HB за ГОСТ 1050-88.
Величина крутного моменту для інших сталей визначається експерементально та регулюється обертанням гайки 10, згідно з паспортом виробу.
Порядок настроювання та роботи:
Під час нарізування різі в сталях із механічними властивостями, що відрізняються від сталі 45, необхідно виконати таке:
— розрахунковим або експерементальним методом (за допомогою динамометричного ключа) визначити момент різання Нм у цій сталі необхідним позначником.
— зняти замкове кільце та налаштувати крутний момент обертанням гайки за годинниковою стрілкою для збільшення крутного моменту. Контроль головки на крутний момент здійснюється динамометричним ключем і спеціальною оправою, зафіксованою замість позначника. Після настроювання головки гайку зафіксувати кільцем замковим.
— після настроювання головка готова до експлуатації та правильно відрегульована головка має забезпечити плавне нарізування мітчиком різі, під час упору позначника в дно глуглого отвору поява тріску в головці сигналізує про припинення обертання позначника.
- під час нарізування різі з дрібним кроком величина крутного моменту визначається за формулою:

де, Мт крутний момент за таблицею, Рх-крок нарізаної різі, Р-великий крок різі для цього діаметра.

Головки запобіжні

Застосовуються спільно з патронами різенарізними.
Призначені для кріплення правих позначників
Переваги:
• забезпечення якісного нарізування правих різь.
• наявність вбудованої запобіжної муфти запобігає поломкам позначника в разі занадто великого збільшення крутного моменту: наприклад, позначник досягає дна глуття.
• наявність механізму регулювання крутного моменту,
швидкої зміни та кріплення позначника. ТУ РБ 00223728.011-98
