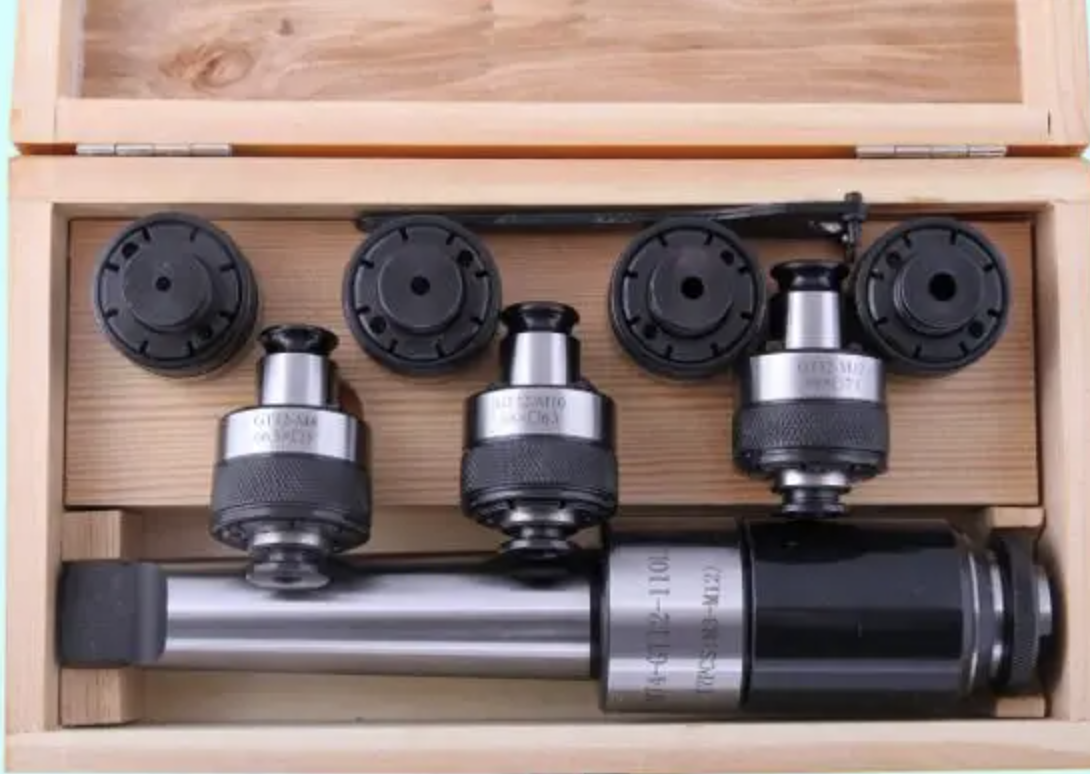

Патрон різенарізний із хвостовиком КМ3 з лапкою з набором головок із 6 шт. М14-М24 (MТ3-GT24-140L)
- В наявності
- Код: 6162-4003-01
15 833,74 ₴
- +380 (98) 676-77-01
Патрони різенарізні з головками запобіжні
Патрони різенарізні з запобіжними головками призначені для нарізування різних типів правої різі позначниками. Застосовуються під час роботи на свердлильних, токарних, фрезерних верстатах. У затискному патроні є пристрій для осьової компенсації кроку різі.
Швидкозмінні вставки обладнані пристроєм захисту від перевантажень (для запобігання зламанню позначника). Комплектація: Патрон різенарізний КМ3, d 30 мм Запобіжні головки d 30 мм, для мітчиків: М12, М14, М16, М18, М20, М22, М24. Ключ для головок.
Патрони різенарізні з головками запобіжні призначені для нарізування різних типів правої різі позначниками. Застосовуються на свердлильних, фрезерних, токарних верстатах і верстатах типу оброблювальний центр. Різьбарвні патрони мають механізми осьової компенсації, що дають змогу компенсувати розмитість між подаванням верстата та кроком позначника, передбачений механізм швидкої зміни головок запобіжних на інший діаметр позначника.
Головка має вбудовану запобіжну кулькову муфту з механізмом регулювання перетворюваного крутного моменту для нарізування різі в різних матеріалах, що дає змогу захистити позначники від зламання (у разі збільшення моменту позначки позначається). Це найбільш доцільно та незамінно під час нарізування різі в глухих отворах, що важко обробляються, під час нарізування різі з дрібним кроком. Головка має механізм швидкої зміни позначника з надійною фіксацією впродовж декількох секунд.
Патрони різенарізні
Патрони призначені для кріплення запобіжних головок, забезпечують швидку зміну запобіжних головок.
Осьова компенсація похибок подавання верстата та кроку позначника
F — розтягнення/extension
F1 — стискання / compression
Хвостовик | Позначення | D нарезания різі |
К* | L | F | F1 | l | d |
M3…M12 | 2 | 193 | 15 | 5 | 118 | 19 | ||
3 | 212 | |||||||
M14…M24 | 248 | 20 | 8 | 154 | 32 | |||
4 | 272 | |||||||
M27…M42 | 328 | 25 | 10 | 210 | 50 | |||
5 | 360 |
Позиці з 6162-4003-20 по 6162-4003-38 виготовляються за спец. замовленням.
Патрони різьбонарізні з запобіжними головками призначені для нарізування різних типів правої різьби мітчиками. Застосовуються на свердлильних, фрезерних, токарних верстатах та верстатах типу обробний центр. Різьбонарізні патрони мають механізми осьової компенсації, що дозволяють компенсувати різницю між подачею верстата і кроком мітчика, передбачений механізм швидкої зміни запобіжних головок на інший діаметр мітчика.
Запобіжна головка має вбудовану запобіжну кулькову муфту з механізмом регулювання крутного моменту, що передається, для нарізання різьблення в різних матеріалах, що дозволяє захистити мітчики від поломки (при збільшенні моменту мітчик зупиняється). Це найбільш доцільно і незамінно при нарізанні різьблення в глухих отворах, матеріалах, що важко обробляються, при нарізанні різьблень з дрібним кроком. Головка має механізм швидкої зміни мітчика з надійною фіксацією протягом декількох секунд.
Основні | |
---|---|
Виробник | Оршанський інструментальний завод |
Країна виробник | Білорусь |
Вага | 1000 г |
Стан | Новий |
Користувацькі характеристики | |
Тип нарізної різі | Метрична конічна, Метрична циліндрична, Трубна конічна, Трубна циліндрична, Дюймова конічна, Дюймова циліндрична |
- Ціна: 15 833,74 ₴
