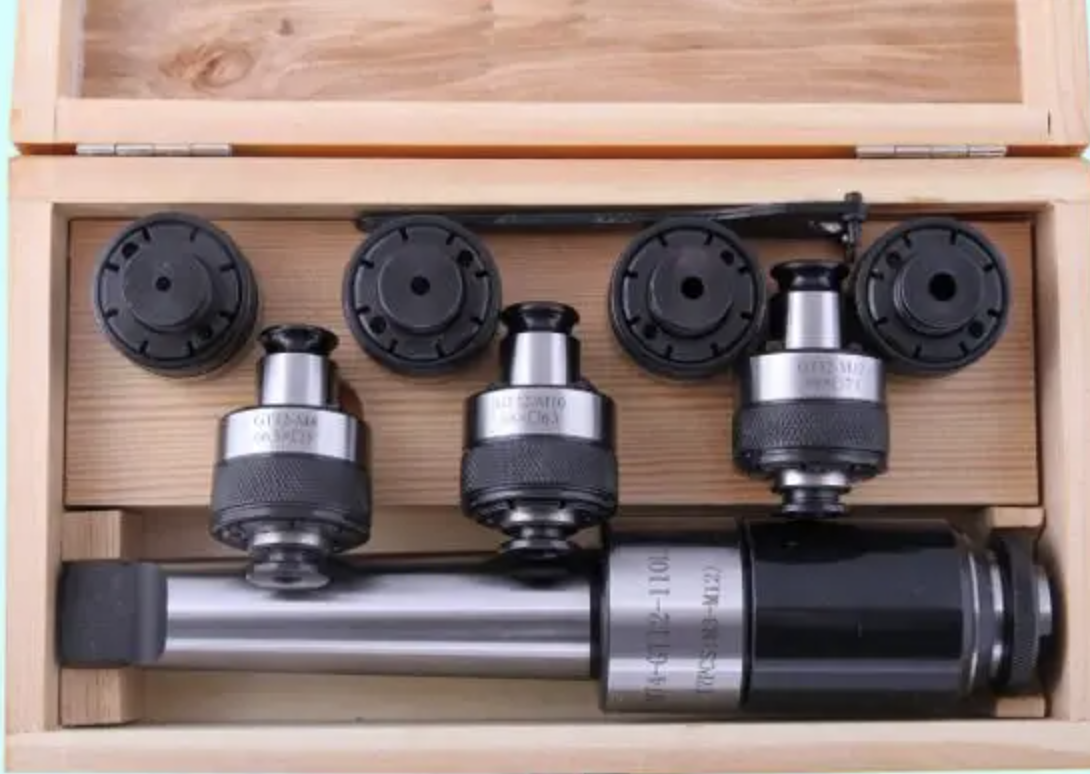

Патрон різьбонарізний з хвостовиком КМ3 з лапкою з набором головок з 7шт. М 3-М12 (MТ3-GT12-110L)
- В наявності
- Код: 6162-4003-01
11 932,90 ₴
- +380 (98) 676-77-01
Патрони різьбонарізні з головками запобіжними
Патрони різьбонарізні із запобіжними головками призначені для нарізування різних типів правого різьблення мітчиками. Застосовуються під час роботи на свердлильних, токарних, фрезерних верстатах. У затискному патроні є пристрій для осьової компенсації кроку різьблення. Швидкозмінні вставки оснащені пристроєм захисту від перевантажень (для запобігання поломці мітчика). Комплектація: Патрон різьбонарізний КМ3, d 19мм Запобіжні головки d 19мм, для мітчиків: М3, М4, М5, М6, М8, М10, М12. Ключ для голівок.
Патрони різьбонарізні з головками запобіжними призначені для нарізування різних типів правої різьби мітчиками. Застосовуються на свердлильних, фрезерних, токарних верстатах і верстатах типу обробний центр. Різьбонарізні патрони мають механізми осьової компенсації, що дозволяють компенсувати різницю між подачею верстата і кроком мітчика, передбачений механізм швидкої зміни головок запобіжних на інший діаметр мітчика.
Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки (при увеличении момента метчик останавливается). Это наиболее целесообразно и незаменимо при нарезании резьб в глухих отверстиях, труднообрабатываемых материалах, при нарезании резьб с мелким шагом. Головка имеет механизм быстрой смены метчика с надежной фиксацией в течении нескольких секунд.
Патроны резьбонарезные
Патрони призначені для кріплення запобіжних головок, обеспечиваютбыструю зміну запобіжних головок.
Осьова компенсація похибок подачі верстата і кроку мітчика
F – розтягнення / extension
F1 – стиснення / compression
| Хвостовик | Позначення | D нарізування різьби |
До* | L | F | F1 | l | d |
 |
M3...M12 | 2 | 193 | 15 | 5 | 118 | 19 | |
| 3 | 212 | |||||||
| M14...M24 | 248 | 20 | 8 | 154 | 32 | |||
| 4 | 272 | |||||||
| M27...M42 | 328 | 25 | 10 | 210 | 50 | |||
| 5 | 360 |
Позиції з 6162-4003-20 за 6162-4003-38 виготовляються за спец. замовленням.
| Основні | |
|---|---|
| Виробник | Оршанський інструментальний завод |
| Країна виробник | Білорусь |
| Вага | 1000 г |
| Стан | Новий |
| Користувацькі характеристики | |
| Тип нарізної різі | Метрична конічна, Метрична циліндрична, Трубна конічна, Трубна циліндрична, Дюймова конічна, Дюймова циліндрична |
