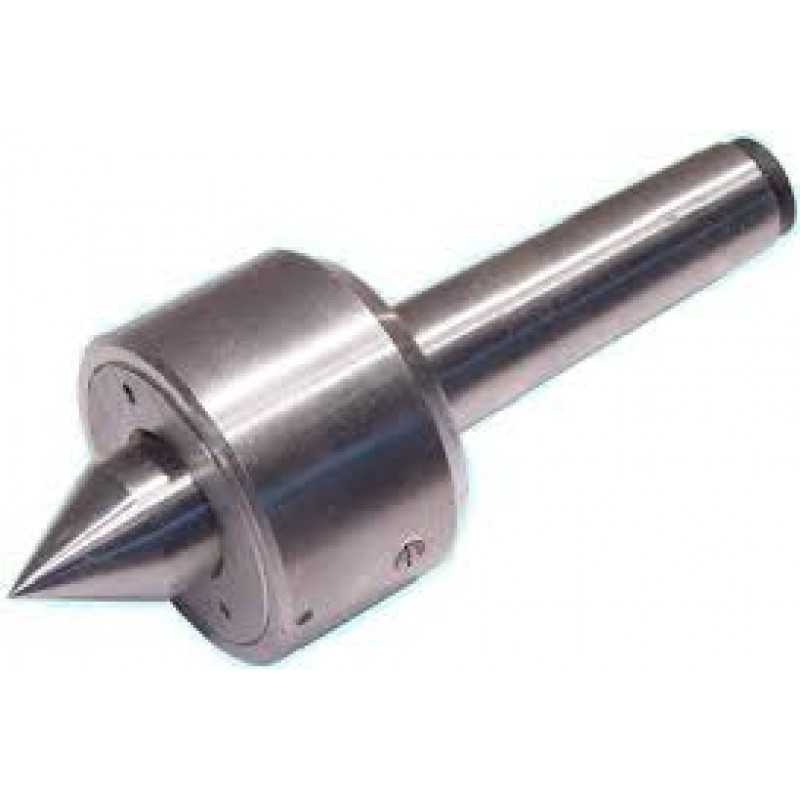

Токарні центри (верстатні), що обертаються
Обозначение
Рис | Конус Морзе | D | d | d1 – D1 | L | l | Максимальный,вес заготовки, кг | |
НОРМАЛЬНАЯ СЕРИЯ | ||||||||
7032-4158-00 | 1 |
2 | 51 | 22 | - |
151 | 30 | 40 |
-01 | 3 | 63 | 25 | 177 | 33 | 65 | ||
-02 | 4 | 71 | 28 | 203 | 35 | 100 | ||
-03 | 5 | 80 | 32 | 250 | 45 | 220 | ||
-04 | 2 |
2 | 51 | 8 | 166 | 45 | 40 | |
-05 | 3 | 63 | 9 | 194 | 50 | 65 | ||
-06 | 4 | 71 | 11 | 223 | 55 | 100 | ||
-07 | 5 | 80 | 18 | 265 | 60 | 220 | ||
-08 | 3 |
2 | 51 | 8 | 141 | 20 | 40 | |
-09 | 3 | 63 | 9 | 169 | 25 | 65 | ||
-10 | 4 | 71 | 11 | 198 | 30 | 100 | ||
-11 | 5 | 80 | 18 | 240 | 35 | 220 | ||
-12* | 4 |
2 | 51 | - |
15-60/55-100 | 165 | 46 | 40 |
-13* | 3 | 63 | 18-74/68-124 | 195 | 55 | 65 | ||
-14* | 4 | 71 | 20-90/80-150 | 228 | 66 | 100 | ||
-15* | 5 | 80 | 30-110/95-175 | 274 | 74 | 220 | ||
УСИЛЕННАЯ СЕРИЯ | ||||||||
7032-4161-00 | 1 |
4 | 75 | 36 | - |
233 | 45 | 307 |
-01 | 5 | 90 | 40 | 280 | 55 | 428 | ||
-02 | 6 | 125 | 56 | 357 | 70 | 740 |
Для центрів з рис. 2, 3, 4 максимальна вага заготівлі має бути зменшена з коефіцієнтом 1,5.
Максимальна, вага заготівлі кгс для 100 об/хв та терміну служби 4000 годин.
Радіальне биття конуса 60 ° <0,01 мм.
Основні | |
---|---|
Виробник | MONAX |
Країна виробник | Україна |
Стан | Новий |
Тип комплектуючого | Обертовий центр |
- Ціна: 954 ₴
