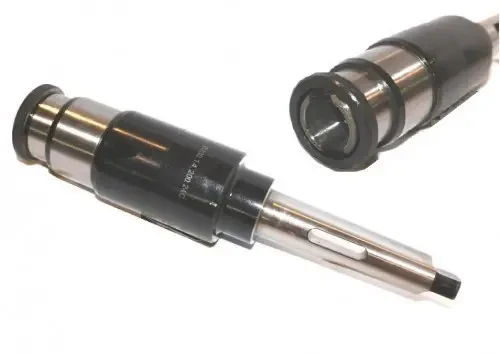

Патрон різьбонарізний М12-М24 з хвостовиком КМ3, Тип ВЕ (лапка)
- В наявності
- Оптом і в роздріб
- Код: 6162-4003-02
5 200 ₴
Показати оптові ціни- +380 (98) 676-77-01
Патрони різьбонарізні з головками запобіжними
Патрони різьбонарізні з головками запобіжними призначені для нарізування різних типів правої різьби мітчиками. Застосовуються на свердлильних, фрезерних, токарних верстатах і верстатах типу обробний центр. Різьбонарізні патрони мають механізми осьової компенсації, що дозволяють компенсувати різницю між подачею верстата і кроком мітчика, передбачений механізм швидкої зміни головок запобіжних на інший діаметр мітчика.
Головка має вбудовану запобіжну кулькову муфту з механізмом регулювання переданого крутного моменту для нарізування різьби в різних матеріалах, що дозволяє оберегти мітчики від поломки (при збільшенні моменту мітчик зупиняється). Це найбільш доцільно і незамінне при нарізуванні різьб в глухих отворах, важкооброблюваних матеріалів, при нарізуванні різьби з дрібним кроком. Головка має механізм швидкої зміни мітчика з надійною фіксацією в перебігу декількох секунд.
Патрони різьбонарізні
Патрони призначені для кріплення запобіжних головок, обеспечиваютбыструю зміну запобіжних головок.
Осьова компенсація похибок подачі верстата і кроку мітчика
F – розтягнення / extension
F1 – стиснення / compression
| Хвостовик | Позначення | D нарізування різьби | До* | L | F | F1 | l | d |
 | 6162-4003 | M3...M12 | 2 | 193 | 15 | 5 | 118 | 19 |
| 6162-4003-01 | 3 | 212 | ||||||
| 6162-4003-02 | M14...M24 | 248 | 20 | 8 | 154 | 32 | ||
| 6162-4003-03 | 4 | 272 | ||||||
| 6162-4003-04 | M27...M42 | 328 | 25 | 10 | 210 | 50 | ||
| 6162-4003-05 | 5 | 360 |
Позиції з 6162-4003-20 за 6162-4003-38 виготовляються за спец. замовленням.
| Основні | |
|---|---|
| Виробник | Оршанський інструментальний завод |
| Країна виробник | Білорусь |
| Вага | 2730 г |
| Стан | Новий |
| Користувацькі характеристики | |
| Тип нарізної різі | Метрична конічна, Метрична циліндрична, Трубна конічна, Трубна циліндрична, Дюймова конічна, Дюймова циліндрична |
- Ціна: 5 200 ₴
